Oggi discuteremo un caso di segno di risucchio e mostreremo cosa faremmo quando ci troviamo di fronte al problema del segno di risucchio.

1. Informazioni di base: PE, Holder (parti di automobili) si restringe difficilmente e i serpenti sono dannosi.

2. Descrizione: Il piano per aumentare la pressione di iniezione non è stato risolto. Per far funzionare a pieno regime la pressione della resina, lo spessore del punto di iniezione è stato aumentato e il segno di ritiro è stato migliorato. Tuttavia, è necessaria una post-lavorazione del punto di iniezione, quindi lo spreco di manodopera rappresenta un nuovo problema.

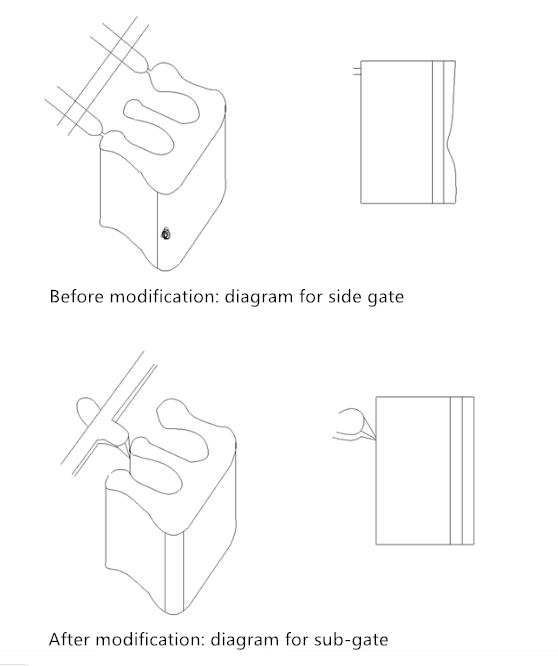

3. Processo di miglioramento: la forma e la posizione del gate sono state modificate e il restringimento è stato completamente risolto. Anche il motivo a serpente è stato ridotto e il pezzo stampato ha un aspetto più elegante. Inoltre, grazie all'utilizzo del metodo sub-gate, è stato risolto anche il problema della lavorazione post-gate. Come mostrato in figura:

4. Osservazioni: In questo caso, il restringimento è difficile da risolvere quando si stampa con iniezione di bordo. Per aumentare la pressione della resina nella zona in cui si verifica il restringimento, l'iniezione viene trasformata in iniezione secondaria. Questa impostazione risolve il problema del restringimento e migliora notevolmente anche l'aspetto del prodotto. Anche il problema della lavorazione post-iniezione è stato risolto.
