Oggi continuiamo a discutere un altro caso di segno di risucchio e mostreremo cosa faremmo quando ci imbattiamo nel problema del segno di risucchio.

1. Informazioni di base: restringimento della cassa in ABS

2. Descrizione:
a. Anche se per lo stampaggio viene selezionata la massima pressione di iniezione, si verificherà un restringimento nel punto in cui si trova la nervatura dietro la parte stampata.
b. Come mostrato in figura, la sezione trasversale del gate si riduce, causando una notevole perdita di pressione e rendendo difficile mantenere la pressione sul retro della porzione a nervatura, con conseguente restringimento. Il gate di colla immerso presenta un diametro del foro ridotto e l'estensione del gate è sottile. Di conseguenza, la perdita di pressione è elevata, il tempo di saldatura è breve e il controllo del mantenimento della pressione non è valido.

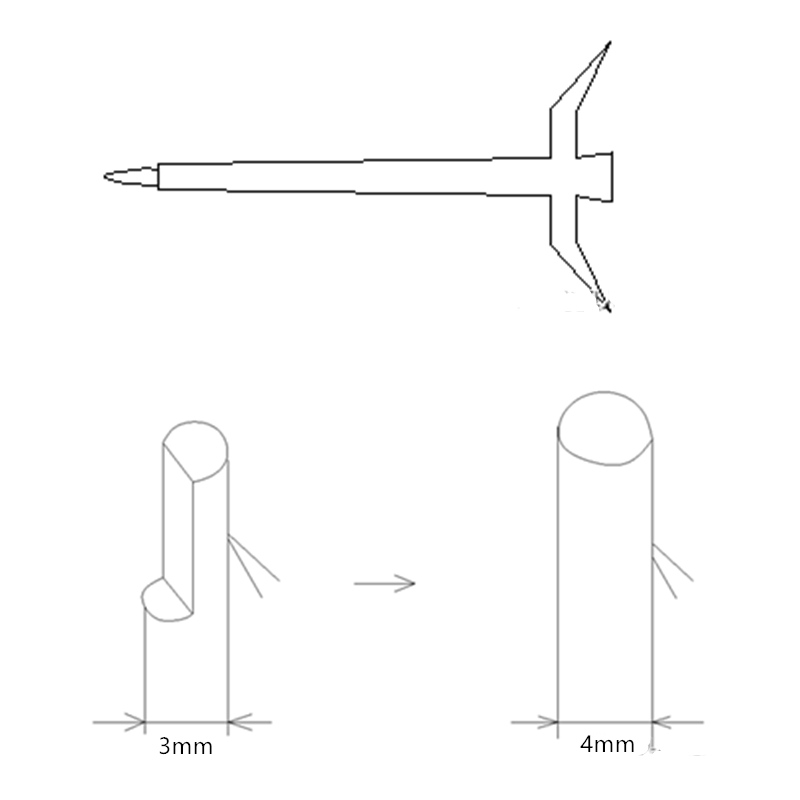

3. Processo di miglioramento: aumento del diametro del Dummy del gate da 3 mm a 4 mm. Di conseguenza, la sezione trasversale del gate aumenta, la perdita di pressione si riduce e il problema del restringimento viene risolto. I dettagli sono mostrati nell'immagine sottostante.
