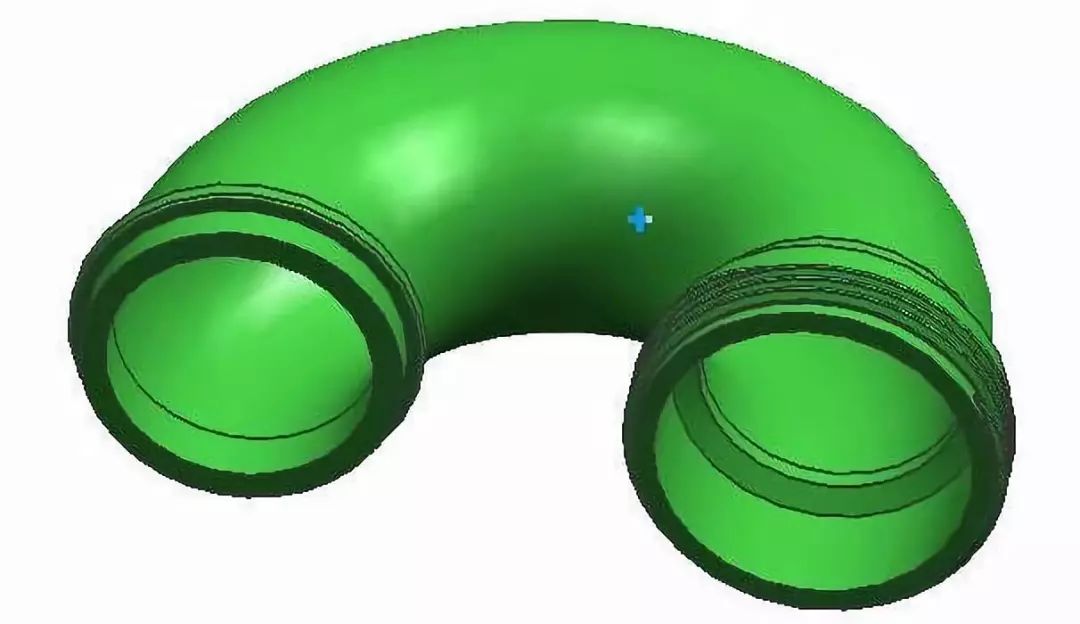

Anche i prodotti di tipo tubolare sono relativamente comuni e molti progettisti di stampi non comprendono il principio di trazione dell'arco. Vorrei condividerlo con voi.

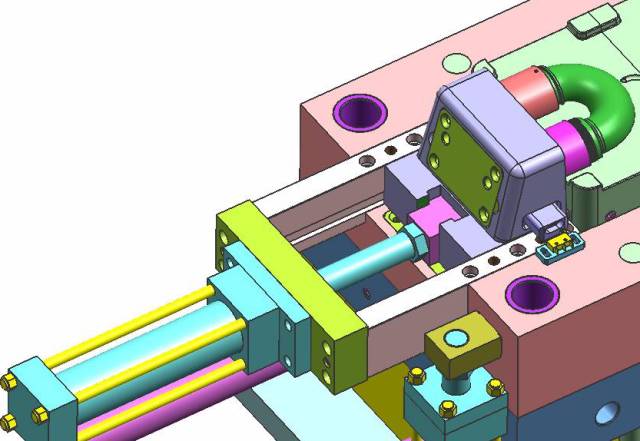

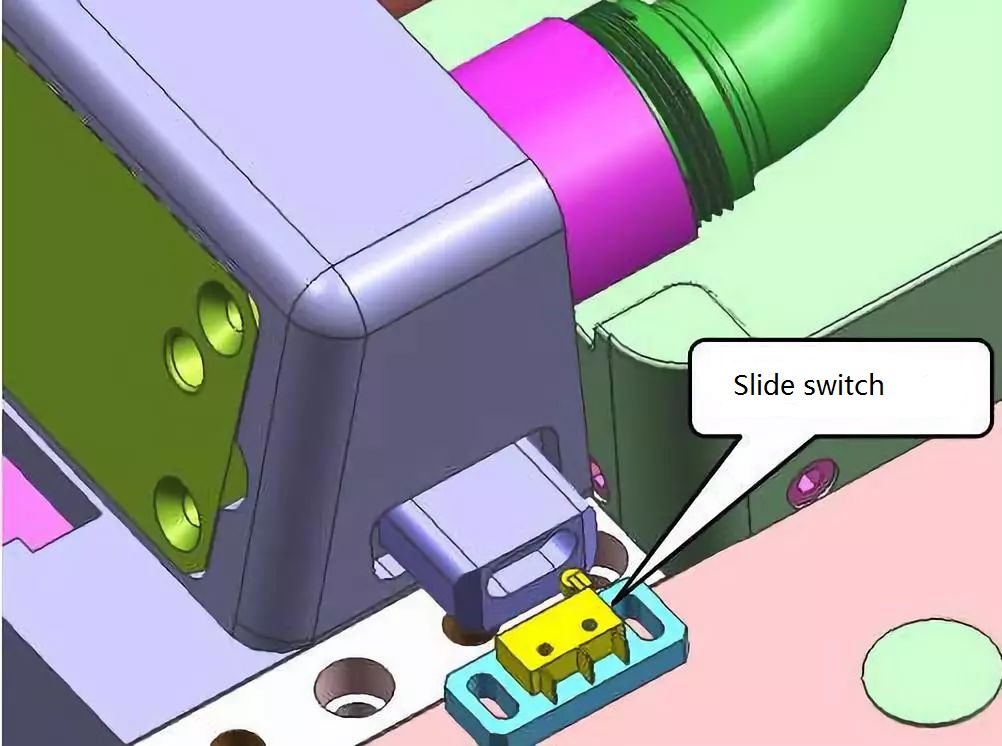

A causa della corsa relativamente lunga del nucleo dell'arco, è necessario il nucleo del cilindro dell'olio, come mostrato nella figura sottostante

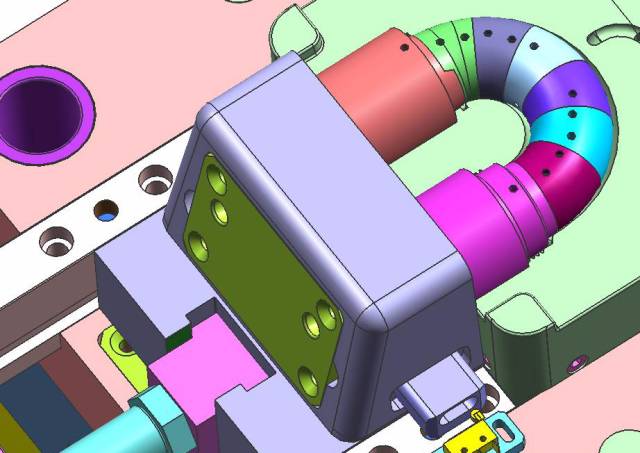

Per l'estrazione del nucleo ad arco, l'inserto scorrevole deve essere diviso in più pezzi e il nucleo viene tirato lungo l'arco del prodotto durante l'estrazione del nucleo, come mostrato nella figura seguente.

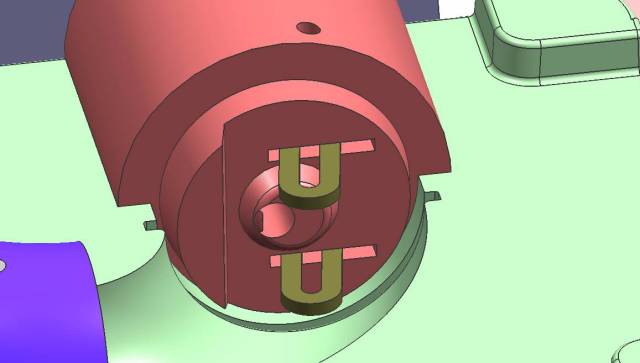

Gli inserti scorrevoli sono collegati con chiavi a scatto e posizionati con perni, come mostrato nella figura seguente ：

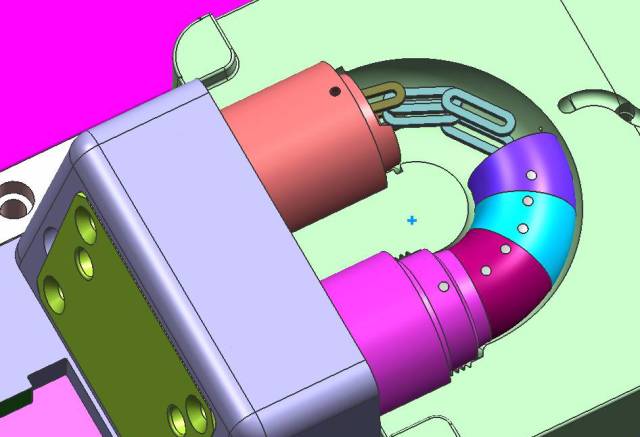

La posizione della chiavetta a scatto nell'inserto scorrevole deve essere evitata per evitare interferenze tra la chiavetta a scatto e l'inserto scorrevole quando il nucleo viene disegnato ad arco, come mostrato nella figura seguente.

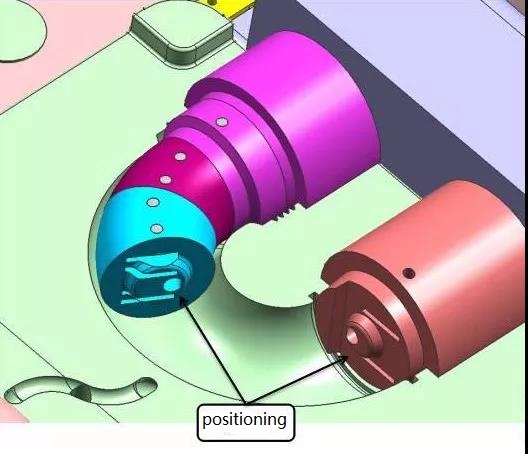

Gli inserti scorrevoli devono essere posizionati in modo da facilitare il serraggio fluido dello stampo senza disallineamenti, come mostrato nella figura seguente
