Sappiamo tutti che i prodotti presentano un sottosquadro. Di solito, il sottosquadro interno del prodotto viene rilasciato da un sollevatore, mentre il sottosquadro esterno viene rilasciato da un cursore. Quando il sottosquadro interno del prodotto non può essere utilizzato come sollevatore, quale struttura utilizziamo?

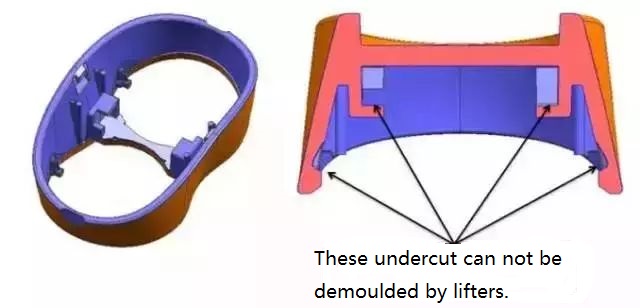

Come mostrato di seguito:

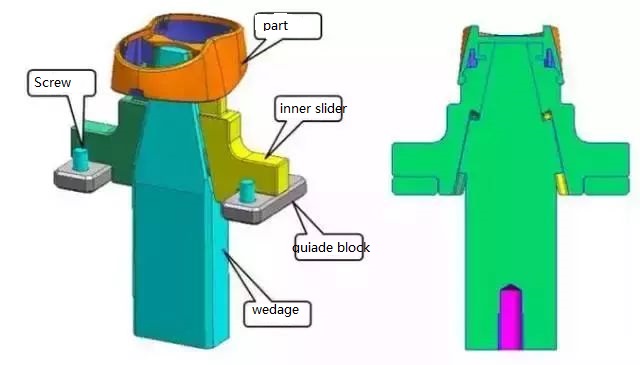

In questo tipo di prodotto, non è possibile sollevare il carrello, ma solo considerare il meccanismo di trazione del nucleo del cursore interno. Il meccanismo di trazione del nucleo del cursore interno è composto da un cursore interno, un cuneo e un blocco guida.

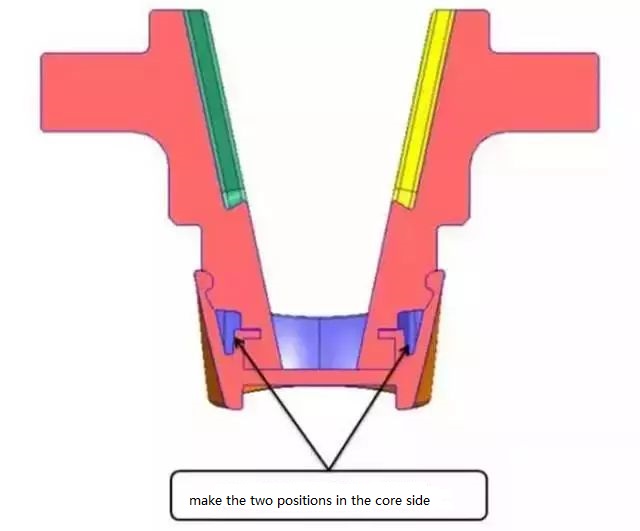

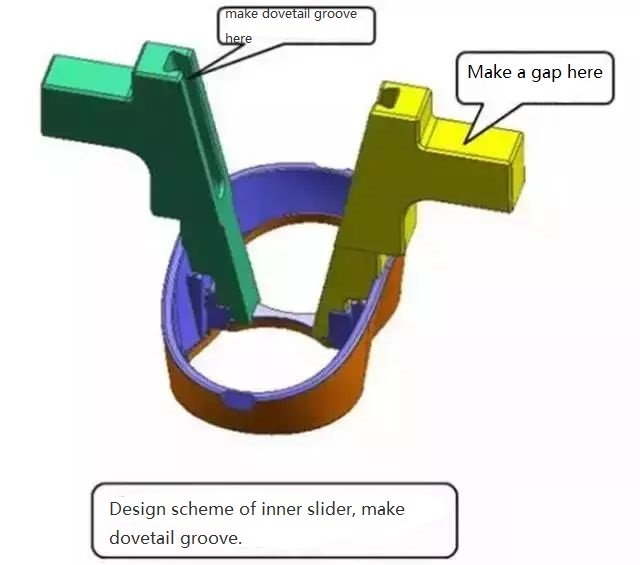

Schema di progettazione del cursore interno

Principio di movimento del meccanismo del cursore interno:

(1) Per questo tipo di meccanismo a cursore interno, è necessario aggiungere una piastra di supporto alla base della piastra B, e sia la piastra B che la piastra di supporto devono essere apribili. Il cuneo è bloccato sulla piastra di supporto.

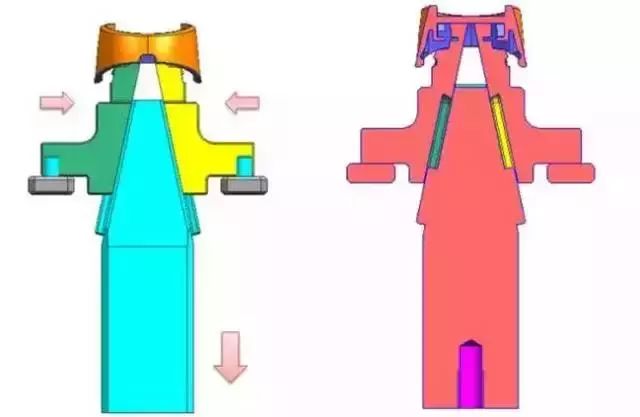

(2) Innanzitutto, si aprono la piastra A e la piastra B, dopo aver raggiunto una certa distanza, quindi si aprono la piastra B e la piastra di supporto. La distanza di apertura è controllata da una vite di finecorsa. Quando il cuneo è bloccato sulla piastra di supporto, si muove nella direzione indicata dalla freccia; tra il cursore interno e il cuneo si forma una scanalatura a coda di rondine. Grazie all'effetto della scanalatura a coda di rondine, i due cursori interni vengono spinti verso l'interno (nella direzione indicata dalla freccia), si disimpegnano dal sottosquadro e l'estrazione del nucleo è completata.
