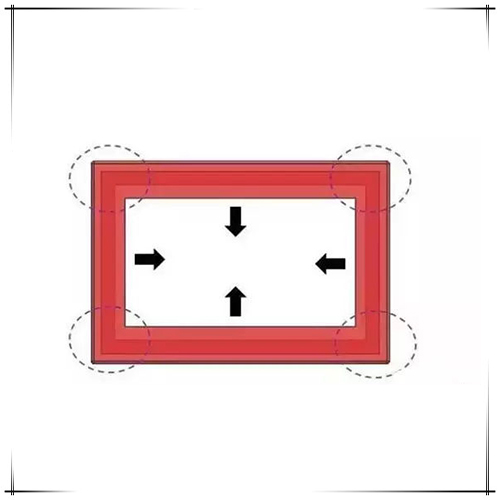

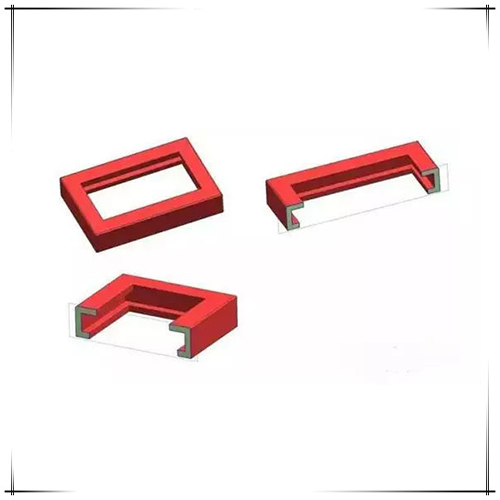

Come sappiamo, durante la progettazione dello stampo, se il prodotto presenta un sottosquadro interno, di solito realizziamo un sollevatore, se presenta un sottosquadro esterno, realizziamo un cursore. Ma se presenta un sottosquadro intorno ai 4 angoli e non è possibile forzare la sformatura, cosa dovremmo fare? Come nell'immagine sottostante, dovremmo realizzare un sollevatore o un cursore?

1. Analisi del progetto
In tal caso, per prima cosa penseremo a realizzare il sollevatore, ma dopo aver analizzato, se si realizza il sollevatore, i 4 angoli del sottosquadro non potrebbero essere sformati (sollevatore nella direzione della punta della freccia)

2.Piano di progettazione

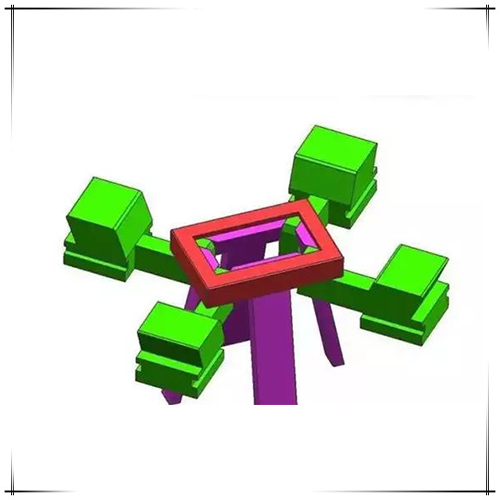

Se il sottosquadro non è sformabile, possiamo solo valutare se sia possibile progettare con il sollevatore + cursore interno. Come nell'immagine sottostante, la parte verde è il cursore interno, la parte rosa è il sollevatore.

3. Principio di funzionamento
Quando il nucleo dello stampo posteriore si solleva dal nucleo dello stampo anteriore, il sollevatore muoverà la slitta interna, prima di tutto per sformare i 4 angoli del sottosquadro, il sollevatore espellerà il prodotto durante la sformatura del sottosquadro, rimuoverà il prodotto, quindi chiuderà lo stampo per la produzione successiva.
